Вопрос-ответ

1. Сколько и какого типа оконечных излучателей можно подключить к одному блоку питания и управления «БПУ-1»?

К одному блоку питания и управления «БПУ-1» можно подключить до 35 шт. оконечных излучателей независимо от их типа в любом сочетании.

Подключение излучателей осуществляется посредством двухпроводной линии.



2.  Как рассчитать количество необходимых излучателей?

Последовательность действий:

  • Определить потенциально опасные направления и каналы утечки акустической речевой информации, исходя из условий размещения защищаемого помещения и особенностей объекта;

  • Провести инструментальную оценку защищенности акустической речевой информации от ее утечки по виброакустическому и акустическому каналам в отношении выбранных направлений;

  • На основании инструментальной оценки определить какие конструкции необходимо защитить (окна, стены, трубы, двери и пр.);

Рассчитать необходимое количество оконечных излучателей с учетом следующих рекомендаций:



Остекление

Для обеспечения оптимальной защищённости остекления окон рекомендуется размещать вибровозбудители «ПЭД-8А» по образующей створки окон на расстоянии не менее 70 мм от обреза рамы.

Рекомендуемые расстояния между «ПЭД-8А»:

- для внутреннего остекления одиночным стеклом толщиной 3-6 мм - не более 80 см;

- для наружного остекления (при расстоянии между стёклами не менее 80 мм и отсутствии щелей и неплотностей прилегания внутренних рам) одиночным стеклом толщиной 3‑6 мм - не менее 1,3 м;

- для внутреннего или единственного остекления одно- или двухкамерным стеклопакетом с толщиною стёкол 3-5 мм - не более 50 см;

- для наружного (при расстоянии между стёклами не менее 80 мм и отсутствии щелей и неплотностей прилегания внутренних рам) остекления одно- или двухкамерным стеклопакетом с толщиною стёкол 3-5 мм - не более 80 см.

При размере стеклянных конструкций более 2х2 м и/или толщине стёкол свыше 6 мм количество и размещение «ПЭД-8А» должно выбираться экспериментально.



Вентиляционные каналы

Для защиты вентиляционных каналов рекомендуется размещение акустических излучателей «АИ-8А/мини», либо в объёмах самих каналов (коробов, воздуховодов) при достаточном их сечении, либо вне сечения вентиляционного канала, размещая акустический излучатель «АИ-8А/мини» в данном случае таким образом, чтоб направление формируемой помехи было перпендикулярно воздуховоду.



Трубопровод

Для защиты различных трубопроводов (отопления, водоснабжения, канализация и т.д.) рекомендуется установка «ПЭД-8А» на каждый из трубопроводов максимально близко к месту его выхода за пределы защищаемого помещения в направлении границы контролируемой территории.


Ограждающие конструкции

Для защиты строительных ограждающих конструкций помещения вибровозбудители «ПЭД-8А» следует устанавливать на расстояниях друг от друга, не более приведенных:

- кирпичная кладка (250-750 мм) высокого качества - 4 м;

- кирпичная кладка (250-750 мм) низкого качества - 2 м;

- пенобетонные и шлакобетонные блоки, иные стройматериалы с большим содержанием пор и высоким затуханием вибрационного сигнала - до 1,5 м;

- бетонные конструкции монолитные, монолитные армированные, бетонные пустотелые - 5 м.



Дверные проёмы

При защите дверных проёмов рекомендуется размещать акустические излучатели «АИ-8А/Н» со стороны смежного помещения (снаружи) либо изнутри тамбура (при его наличии).

В зависимости от конструкции и площади дверного блока для его защиты могут применяться акустические излучатели «АИ-8А/Н» в количестве один (по центру выше дверного проема), два (по обе стороны от дверного блока на высоте порядка 1,5 метра), четыре и т.д.

При отсутствии в конструкции дверного блока порога, независимо от площади проёма, рекомендуется установка не менее 4-х акустических излучателей «АИ-8А/Н» на высоте 1,5 и 0,5 метра от уровня пола.

Акустические излучатели «АИ-8А/Н» могут размещаться, как открыто (на плоскости ограждающей конструкции), так и в стенных нишах, закрытых декоративными решётками и затянутых звукопрозрачной тканью.



3. Как рассчитать сечение кабеля?

Чтобы определить сечение соединительного кабеля от блока питания и управления «БПУ-1» до оконечных излучателей (вибровозбудителей или акустических излучателей) необходимо знать протекающие по нему ток и расстояние от «БПУ-1» до излучателей.

Максимальное потребление тока одним оконечным излучателем (независимо от его типа) составляет 200 мА.

При подключении длинного кабеля напряжение на его конце (у нагрузки) будет отличаться от напряжения, выдаваемого «БПУ-1». Максимально допустимое падение напряжения ∆U на соединительной линии составляет 2 В.

Если напряжение питающей линии будет меньше 10 В, то «БПУ-1» просигнализирует о неисправности.

Именно с этим напряжением (2 В) и будут проводиться дальнейшие расчеты.



Пример: К блоку питания и управления «БПУ-1» планируется подключить четыре вибровозбудителя «ПЭД-8А» и один акустический излучатель «АИ-8А/Н» на удалении 10 метров.

Максимальный потребляемый ток I оконечными излучателями в данном случае составит 5*200 мА = 1000 мА (1А).

С учетом допустимого падения напряжения на линии ∆U = 2 В, проведем расчет максимального допустимого сопротивления соединительного кабеля:

R = ∆U/I = 2/1 = 2 Ом.

Чтобы теперь найти минимально допустимое сечение кабеля Smin нужно воспользоваться формулой

Smin=p*L/R,

где:

Smin – минимально допустимая площадь сечения проводника,

p – удельное сопротивление медного провода при температуре 20 °С, которое составляет 0,0175 Ом*мм2/м.

R – вычисленное ранее максимально допустимое сопротивление соединительного кабеля,

L – длина соединительного кабеля.


Для рассматриваемого случая:

Smin=0,0175*10/2 = 0,0875 мм2

Таким образом, для подключения к блоку питания и управления «БПУ-1» четырех вибровозбудителей «ПЭД-8А» и одного акустического излучателя «АИ-8А/Н» на удалении 10 метров требуется в качестве соединительной линии использовать кабель сечением не менее 2*0,0875 мм2 (например, 2*0,2 мм2).


4. Какой кабель использовать для подключения излучателей?

Для прокладки трасс можно использовать многожильный кабель типа ШВВП сечениями 2х0,35 / 2х0,5 / 2х0,75 /2х1,5 / 2х2,5 / 2х4 / 2х6 мм2

Важно: При групповой прокладке данного типа кабеля необходимо применение средств огнезащиты.

В качестве альтернативы можно использовать одножильный кабель типа ВВГнг-LS сечением 2х2,5 / 2х4 / 2х10 мм2.

Допускается использовать иные типы кабелей, руководствуясь указаниями производителя по их прокладке.

Следует учитывать, что непосредственно к ответной части разъема «ВЫХОД» блока питания и управления «БПУ-1» можно присоединить кабель сечением не более 2,5 мм2.

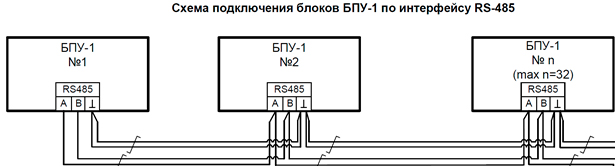

5. Какое максимальное количество блоков питания и управления «БПУ‑1» можно объединить посредством интерфейса RS485

В случае необходимости осуществления мониторинга нескольких систем «Шорох‑5Л» с одного места оператора потребуется объединить блоки питания и управления «БПУ-1» данных систем по интерфейсу RS485.



Допускается подключать не более 32 блоков «БПУ-1» на одну ветку. При необходимости объединения в сеть большего количества блоков «БПУ-1» можно воспользоваться различными преобразователями интерфейсов, например, RS485 в Ethernet.

Максимальная длина соединительной линии одной ветки – 100 метров.

Для обеспечения устойчивой связи рекомендуем для соединения использовать кабель, сечением не менее 3*0,35мм2.

В случае присутствия на объекте источники сильных электромагнитных помех, следует применять кабель в экране.



6. Можно ли с помощью ПО «Шорох-ДУ» управлять одновременно несколькими системами с одного рабочего места?

ПО «Шорох-ДУ» предназначено для настройки одной системы «Шорох-5Л».

Для осуществления мониторинга нескольких систем «Шорох-5Л» с одного места оператора требуется отдельное ПО, которое индивидуально адаптируется под конкретные требования и задачи пользователя, обратитесь пожалуйста к специалистам ГК «МАСКОМ» (495) 740-43-40.
